Kabestany, wózki i szyny szotowe - jak dobrać osprzęt?

Kabestany, wózki i szyny szotowe należą do osprzętu wykorzystywanego przy obsłudze lin i regulacji żagli. Poszczególne elementy pełnią jednak różne funkcje i powinny być dobierane do konkretnego zastosowania oraz parametrów instalacji na jednostce.

W tej kategorii znajdziesz kabestany jachtowe, wózki i szyny szotowe, korby do kabestanów oraz części serwisowe. Przed zakupem warto sprawdzić parametry techniczne i kompatybilność elementów konkretnego systemu.

Do czego służy kabestan jachtowy?

Kabestan umożliwia pracę z liną przy wykorzystaniu bębna, wokół którego prowadzi się odpowiednią liczbę zwojów. Stosowany jest w różnych układach na jachtach i łodziach żaglowych, zależnie od konstrukcji jednostki i przeznaczenia konkretnego modelu.

Kabestany mogą być wykorzystywane m.in. w systemach obsługi szotów, fałów i innych lin olinowania ruchomego.

Przy wyborze nie należy kierować się wyłącznie średnicą lub wyglądem kabestanu. Znaczenie mają jego parametry, konstrukcja, przełożenie, sposób obsługi oraz wymagania konkretnej instalacji.

Kabestan standardowy czy samoknagujący?

Jedną z ważnych różnic konstrukcyjnych jest sposób prowadzenia i utrzymywania liny.

Kabestan standardowy wymaga odpowiedniej obsługi wolnego końca liny podczas pracy.

Kabestan samoknagujący, często określany również jako self-tailing, posiada mechanizm umożliwiający prowadzenie i utrzymywanie odpowiednio dobranej liny w górnej części kabestanu.

Nie oznacza to jednak, że kabestan samoknagujący jest automatycznie odpowiedni do każdej jednostki. Należy sprawdzić jego parametry oraz zakres średnic lin przewidziany przez producenta.

Kabestan ręczny czy elektryczny?

Kabestany mogą być napędzane ręcznie za pomocą korby albo posiadać napęd elektryczny.

Kabestan ręczny jest obsługiwany przy użyciu odpowiedniej korby.

Kabestan elektryczny wykorzystuje napęd, który wspomaga obracanie mechanizmu. Wybór takiego rozwiązania wymaga uwzględnienia nie tylko parametrów samego kabestanu, ale również wymagań dotyczących instalacji elektrycznej i montażu.

Przy modernizacji istniejącego systemu należy sprawdzić wymagania konkretnego modelu i warunki jego instalacji na jednostce.

Co oznacza rozmiar kabestanu?

Producenci stosują oznaczenia rozmiarów i modeli, które pomagają identyfikować poszczególne kabestany.

Nie należy jednak traktować samego numeru jako uniwersalnej informacji o wszystkich parametrach urządzenia.

Przy porównywaniu modeli sprawdź przede wszystkim dane techniczne producenta, w tym przełożenie, sposób działania, wymiary, rodzaj napędu oraz przeznaczenie konkretnego kabestanu.

Przełożenie kabestanu - dlaczego jest ważne?

W zależności od konstrukcji kabestan może posiadać określone przełożenie lub kilka biegów.

Wpływa ono na sposób pracy urządzenia i siłę potrzebną do obsługi liny.

Dobór odpowiedniego modelu powinien uwzględniać przewidywane obciążenia oraz zastosowanie na konkretnej jednostce. Przy wymianie istniejącego kabestanu warto porównać parametry starego i nowego urządzenia, a nie tylko ich wymiary zewnętrzne.

Korba do kabestanu - jak ją dobrać?

Korba do kabestanu służy do ręcznego obracania mechanizmu.

Korby mogą różnić się długością, materiałem, konstrukcją uchwytu oraz mechanizmem blokowania. W ofercie występują modele o różnych długościach, w tym popularne warianty około 200, 250 czy 280 mm.

Przed zakupem sprawdź przede wszystkim zgodność mocowania korby z posiadanym kabestanem.

Długość korby wpływa również na sposób jej użytkowania i ilość przestrzeni potrzebnej podczas obracania.

Korba blokowana czy standardowa?

Niektóre korby posiadają mechanizm blokujący, który zabezpiecza je przed przypadkowym wysunięciem z gniazda podczas użytkowania.

Inne wykorzystują prostszą konstrukcję.

Wybór zależy od zastosowania i kompatybilności z konkretnym kabestanem. Jeżeli zależy Ci na określonym sposobie blokowania, sprawdź konstrukcję produktu przed zakupem.

Części serwisowe do kabestanów

Kabestan jest urządzeniem mechanicznym składającym się z wielu współpracujących elementów. W zależności od producenta i modelu dostępne mogą być zestawy serwisowe, sprężyny, zapadki, łożyska, pierścienie i inne części zamienne.

Przy zakupie części serwisowej kluczowe jest ustalenie dokładnego producenta, modelu oraz rozmiaru kabestanu.

Element wyglądający podobnie nie musi pasować do innego modelu lub generacji urządzenia.

Jak dobrać zestaw naprawczy do kabestanu?

Najpierw zidentyfikuj model kabestanu.

Sprawdź:

• producenta,
• serię,
• oznaczenie modelu,
• rozmiar,
• wersję lub generację, jeśli ma znaczenie,
• oznaczenie części serwisowej.

Dopiero na tej podstawie dobieraj zestaw naprawczy.

W aktualnej ofercie znajdują się części przeznaczone do konkretnych modeli i serii kabestanów, dlatego nie należy traktować ich jako uniwersalnych.

Jak dbać o kabestan?

Zakres i częstotliwość serwisowania zależą od konstrukcji oraz zaleceń producenta konkretnego modelu.

Podczas przeglądu warto zwrócić uwagę na stan elementów mechanicznych, zapadek, sprężyn, łożysk i pozostałych części przewidzianych do kontroli.

Do czyszczenia i smarowania należy stosować środki oraz procedury odpowiednie dla danego kabestanu. Nie wszystkie elementy mechanizmu muszą być smarowane w ten sam sposób.

W przypadku serwisu najlepiej korzystać z instrukcji producenta konkretnego modelu.

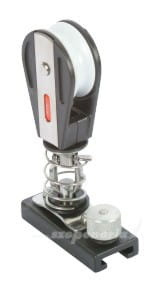

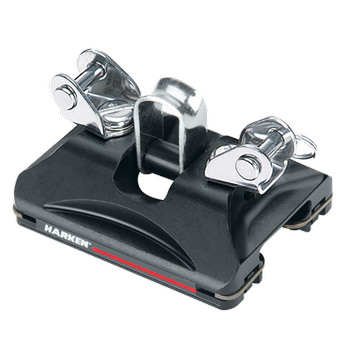

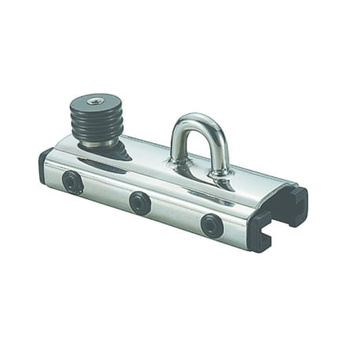

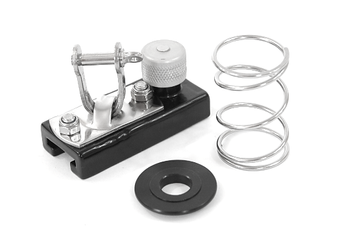

Do czego służy wózek szotowy?

Wózek szotowy porusza się po odpowiednio dobranej szynie i stanowi element systemu regulacji punktu prowadzenia liny.

W zależności od zastosowania i konstrukcji systemu może współpracować z różnymi elementami prowadzącymi i regulacyjnymi.

Przesunięcie wózka zmienia położenie punktu prowadzenia liny, co umożliwia regulację układu odpowiednio do konkretnego zastosowania.

Wózki grota i inne wózki szotowe

Systemy szyn i wózków mogą być wykorzystywane w różnych miejscach olinowania.

Jednym z przykładów jest wózek grota, pracujący na odpowiedniej szynie. Dostępne są również systemy przeznaczone do innych zastosowań.

Przy wyborze należy kierować się przeznaczeniem konkretnego produktu, jego parametrami oraz zgodnością z szyną.

Jak dobrać wózek do szyny?

To jedna z najważniejszych kwestii przy kompletowaniu systemu.

Wózek i szyna muszą być ze sobą kompatybilne.

Sprawdź przede wszystkim:

• producenta i serię systemu,
• typ szyny,
• jej szerokość i profil,
• rozmiar systemu,
• sposób pracy wózka,
• dopuszczalne parametry obciążenia,
• zalecenia producenta.

Sama zgodność szerokości podanej w milimetrach nie zawsze wystarcza do potwierdzenia kompatybilności.

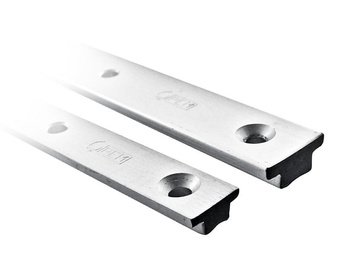

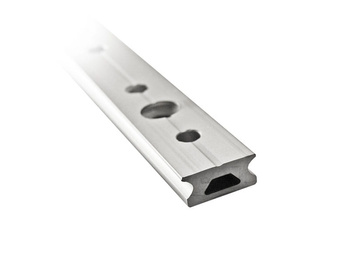

Szyny szotowe - jakie są rodzaje?

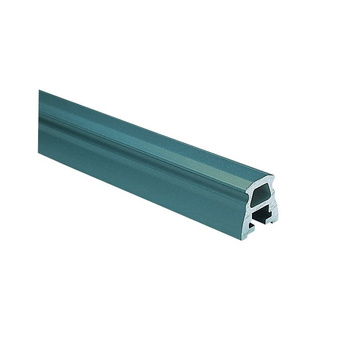

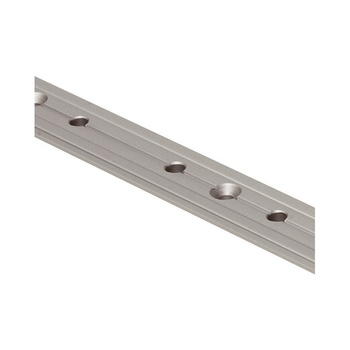

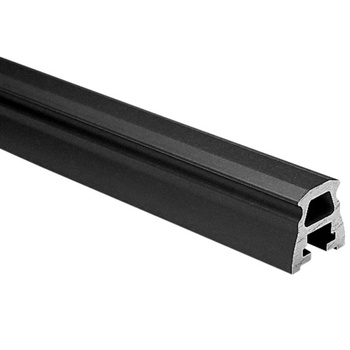

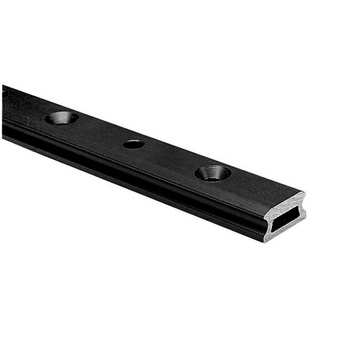

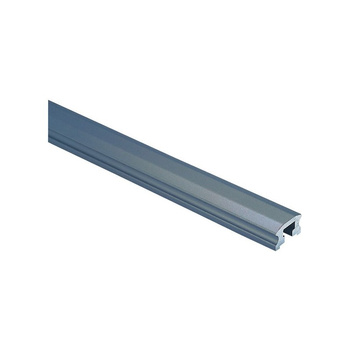

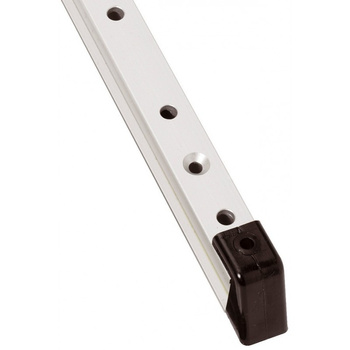

W aktualnej ofercie znajdują się szyny o różnych profilach, długościach i rozmiarach. Występują m.in. konstrukcje określane przez producentów jako T-track, I-Beam, Beam, Drilled czy Sliding, a także szyny przeznaczone do konkretnych systemów wózków.

Nazewnictwo i sposób klasyfikacji mogą różnić się pomiędzy producentami.

Dlatego przy zakupie szyny najlepiej kierować się systemem, z którym ma współpracować, a nie wyłącznie jej wyglądem.

Długość i szerokość szyny

Wymiary szyny należy dobrać do miejsca montażu oraz wymaganego zakresu przesuwu wózka.

Przy wyborze sprawdź:

• długość szyny,
• szerokość i profil,
• sposób mocowania,
• rozstaw otworów, jeśli występują,
• kompatybilność z wózkiem,
• dostępny zakres ruchu.

Przed wymianą istniejącej szyny warto dokładnie zmierzyć obecny system.

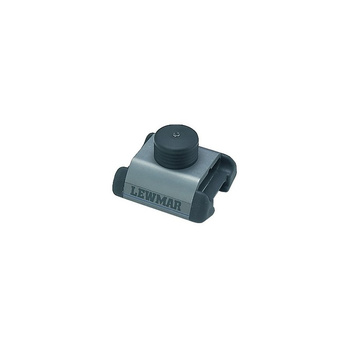

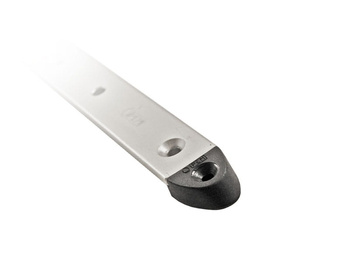

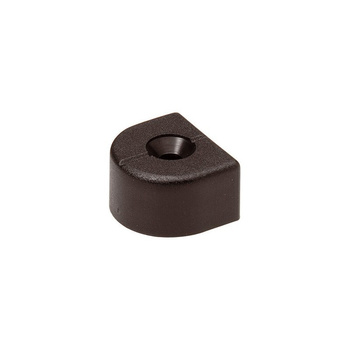

Końcówki i stopery szyn

System szotowy może wykorzystywać również stopery, ograniczniki i końcówki szyn.

Ich zadanie i sposób montażu zależą od konstrukcji konkretnego systemu.

Tak jak w przypadku wózków, przed zakupem należy sprawdzić zgodność elementu z typem, profilem i rozmiarem szyny.

Czy można połączyć wózek jednej marki z szyną innej?

Nie należy zakładać takiej kompatybilności.

Nawet jeśli wymiary wydają się podobne, różnice w profilu szyny, konstrukcji wózka, łożyskowaniu lub innych elementach mogą uniemożliwiać prawidłową współpracę.

Najbezpieczniej dobierać elementy według informacji o kompatybilności podanych przez producenta.

Wymiana starego wózka lub szyny - co zmierzyć?

Jeżeli wymieniasz istniejący element, przed demontażem warto zanotować jego oznaczenia i wykonać pomiary.

Sprawdź przede wszystkim:

• producenta i model,
• szerokość oraz profil szyny,
• długość,
• rozstaw otworów montażowych,
• wymiary wózka,
• oznaczenia systemu,
• sposób zamocowania na jednostce.

Jeżeli stary system nie jest już produkowany, te informacje ułatwią ocenę możliwości zastosowania zamiennika.

Montaż kabestanu, wózka lub szyny

Elementy tego typu podczas użytkowania mogą pracować pod znacznym obciążeniem, dlatego sposób montażu powinien odpowiadać konstrukcji jednostki i wymaganiom producenta.

Przed wykonaniem nowych otworów należy dokładnie sprawdzić wymiary, rozstaw mocowań oraz wymagania instalacyjne produktu.

W przypadku wymiany istniejącego osprzętu nie należy zakładać, że otwory montażowe nowego modelu będą identyczne.

Najczęstsze błędy przy wyborze kabestanów i systemów szotowych

Do częstych problemów należy dobieranie elementów wyłącznie na podstawie wyglądu lub jednego wymiaru.

Warto unikać:

• wyboru kabestanu bez sprawdzenia jego parametrów,
• zakładania, że każda korba pasuje do każdego systemu,
• kupowania części serwisowych bez identyfikacji modelu kabestanu,
• łączenia wózka i szyny bez potwierdzenia kompatybilności,
• dobierania wózka wyłącznie na podstawie szerokości szyny,
• pomijania parametrów obciążenia,
• wykonywania nowych otworów przed sprawdzeniem wymiarów produktu.

Kabestany, wózki i szyny szotowe - FAQ

Jaki kabestan wybrać do jachtu?

Dobór zależy od zastosowania, przewidywanych obciążeń, rodzaju obsługiwanej liny, parametrów kabestanu oraz konstrukcji jednostki. Warto korzystać z danych i zaleceń producenta konkretnego systemu.

Co oznacza kabestan samoknagujący?

To kabestan wyposażony w mechanizm self-tailing, który umożliwia prowadzenie i utrzymywanie odpowiednio dobranej liny podczas pracy urządzenia.

Czy korba pasuje do każdego kabestanu?

Nie należy zakładać uniwersalnej kompatybilności. Przed zakupem trzeba sprawdzić rodzaj gniazda i wymagania konkretnego kabestanu.

Czy wózek musi być tej samej marki co szyna?

Najważniejsza jest potwierdzona kompatybilność konkretnego systemu. Nie należy łączyć elementów różnych producentów tylko dlatego, że mają podobne wymiary.

Jak dobrać części serwisowe do kabestanu?

Najpierw ustal producenta, serię, model i rozmiar kabestanu. Następnie dobierz części przeznaczone do tej konkretnej wersji urządzenia.

Czy kabestan wymaga konserwacji?

Tak, mechanizm powinien być kontrolowany i serwisowany zgodnie z instrukcją producenta. Zakres czynności i stosowane środki zależą od konstrukcji konkretnego modelu.

Kabestany i systemy szotowe do jachtów

Przy kompletowaniu osprzętu najważniejsza jest zgodność elementów i właściwy dobór parametrów. Kabestan powinien odpowiadać konkretnemu zastosowaniu, korba i części serwisowe muszą współpracować z odpowiednim modelem, a wózek powinien być przeznaczony do zastosowanej szyny.

Przed zakupem sprawdź oznaczenia producenta, wymiary, parametry techniczne oraz informacje dotyczące kompatybilności. Ma to szczególne znaczenie przy modernizacji istniejącego systemu lub wymianie pojedynczego elementu.
